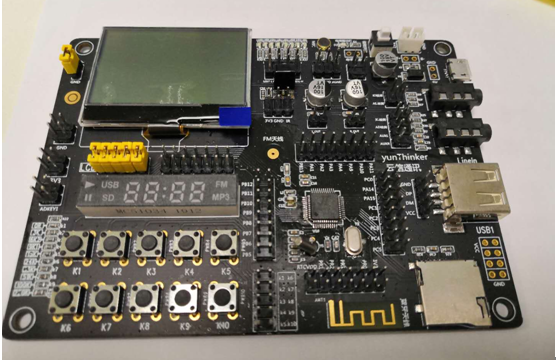

下面以杰理芯片AC6901A開發板實物圖為例

一、根據公版原理圖，介紹杰理6901A芯片，引腳介紹。

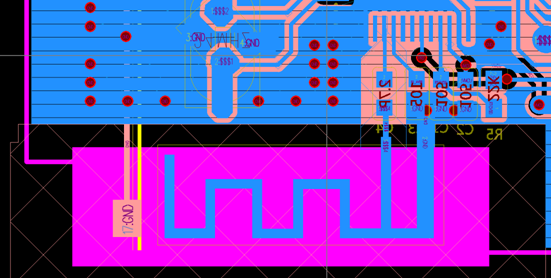

1、天線引腳介紹

2、軟開關機上拉RTCVDD

軟件關項目，關機功耗要在4UA以內。測試時，一定要測試待機電流?？从袥](méi)有其它地方耗電的情況。

3、杰理芯片AC6921與杰理藍牙芯片AC6901的區別

（1）功耗方面杰理芯片AC6921純藍牙工作時，連接藍牙電流20MA左右，杰理AC6921通話電流36MA。藍牙芯片AC6901連接藍牙電流30MA左右，AC6901通話電流46MA。

（2）IO引腳杰理藍牙芯片AC6921比杰理芯片AC6901更多，內置收音效果更好。

（3）價格更便宜。杰理芯片AC6901比杰理藍牙芯片AC6921更強大。

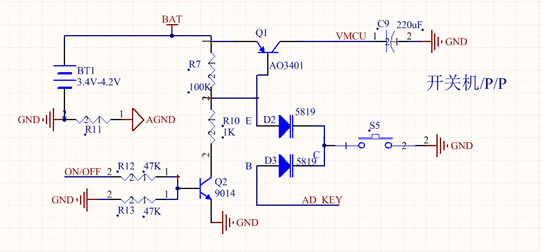

4、MOS管模擬硬開關機電路圖

二、杰理藍牙芯片AC693X要點

1、耳機主要難度是射頻難調，天線比較難處理。對硬件畫板要求比較高。

2、駐極體麥通話一致性好，靈敏度高，抗干擾更強，通話更穩定，體積小，薄。

3、充電方式，使用內充。

4、3系列功耗在8MA左右，在功耗上相對有了很大的改善。

5、畫板時一定要預留升級焊點。

6、測試關機電流，4UA以內。
